9-12 高圧遠心ファン 産業用換気扇

製品説明



製品説明

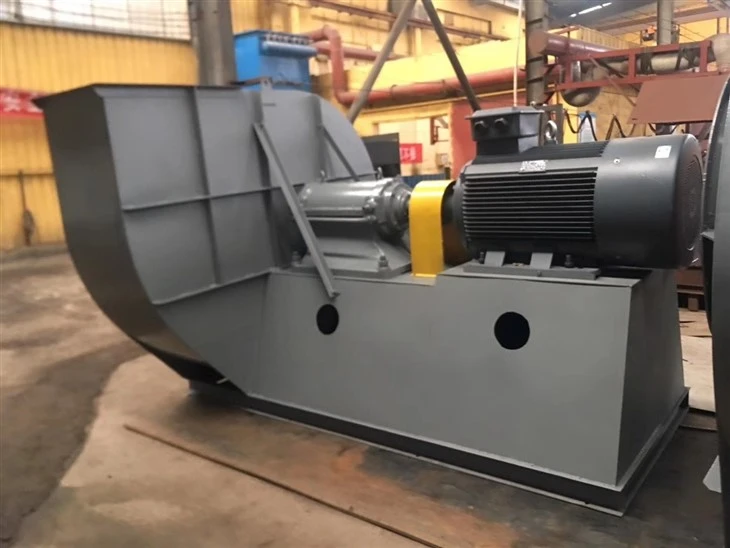

8-09、9-12 高圧遠心ファン


製鉄炉用の8-09、9-12タイプの高圧遠心ファンは、溶融速度1L/h、2L/h、3L/h、5L/h、 7L/h。 このファンは、さまざまな炉や鍛造炉の送風機としても使用でき、非腐食性、非自然発生性、非粘性の空気やガスの搬送にも適しています。 搬送媒体の温度は80度を超えず、搬送媒体に含まれる塵や硬質微粒子は150mg/m3を超えません。
形状

8-09 ファンは片吸込みで、機械番号は No.6.8A、7.1D、8D、8.5D、9D の 5 つあります。 ファン 9-12 は片吸込みで、号機番号は No.6.8A、7.1A、7.7A、8D、9D の 5 つあります。

8-09および9-12ファンは右回転または左回転が可能です。 モーターの一端から見て、羽根車が右回転の場合を右回転ファンといい、「順」と表します。 反時計回りに回転するものを左回転ファンと呼び、「カウンター」と表記します。
ファンの出口位置はケーシングの出口角度で表され、「正」「逆」ファンは｛｝｝｝度、９０度、１８０度の３つの角度にすることができます。


構造的特徴
8-09 および 9-12 ファンは、羽根車、ケーシング、吸気口、伝動グループ、シール、機械ベースなどで構成されます。8-09 モデルには部分組立構造が使用され、一体構造は他のモデルに使用されています。
(1) 新高効率フォワードファン理論に基づいて羽根車の翼形状を設計。 インペラ成形後に静動バランスを補正するため、動作が安定し信頼性が高くなります。
(2) ケーシングは普通鋼板を溶接して全体がボリュートケーシングとなります。
(3) 空気吸入口は全体が収束した流線型の構造とし、前カバープレートのボルトで固定します。
(4) 伝動群は主軸、軸受箱、カップリングなどで構成されます。 メインシャフトは高品質のスチール製です。 8-09型No.7.1D、8Dは転がり軸受用グリース潤滑、8-09型No.8.5、9は転がり軸受用潤滑油潤滑を使用します。


性能とオプション
(1) 8-09 および 9-12 のファン性能表に記載されているパラメータは、t=20 度、大気圧 pa=101 の条件下の空気媒体に対して計算されています。 ×103Pa、ガス密度ρ=1.2kg/m3。 使用条件が上記の条件を満たさない場合、対応する計算式に従って性能を計算する必要があります。
(2) 8-09 および 9-12 ファンの無次元全圧および静圧曲線を次の図に示します。
(3) ご購入時の注意事項。 ファンを購入する前に、ユーザーは製鉄炉の実際の動作条件（主に圧力パラメータを参照）を測定する必要があります。 次に、製銑炉の溶解速度、必要な風量と風圧に応じて、購入したファンが実際のニーズを満たし、不一致を避けるように選択します。

製品仕様書：



モデル番号	9-12 6.8A~9D
使用	空気やガスを運ぶ
電圧	380V/400V/415V/440V/450V/660V/1140V
色	青/赤/白/グレー/黄色/カスタマイズされた
応用産業	製鉄所/繊維、化学、製錬、石油、窯、その他多くの工場
仕様	顧客の要件に応じてサイズを提供できます
ブランド名	ジー・フォン
力	7.5~37KW
回転速度	2900~2970rpm
全圧	10523~21719Pa
気流	675~9039M3/h
パッケージ	木箱・スチールフレーム
温度耐性	-40~350 度
材料	SS304、SS316、Q235
周波数	50ヘルツ/60Hz
インペラの種類	後進/前進/ラジアルブレード
アフターサービス	現場での設置、試運転、トレーニング
効率(パーセント)	90パーセント以上
輸出先	全ての国々
保証	18ヶ月

製品パラメータ

高圧遠心ファン（8-09、9-12）性能表

機械番号	回転速度 R/分	合計 プレッシャー	気流 M³/h	電気モーター
				モデル	力
6.8A-9D	2900-2970 rpm	10523-21719パ	675-9039M3/h	Y132S2-2~Y280M-2	7.5-90KW

詳細写真:









認証





梱包と配送







1) 装置には、製品銘板、回転方向標識、風向標識、接地標識、昇降標識、安全警告などの標識が多数装備されています。
2) 製品銘板には、主に機器の内容が含まれています。主な技術パラメータ (流量、圧力、モーター出力、毎分回転数)、製品番号、製造日などが記載されており、ユーザーがいつでも確認するのに便利です。
3) 小型設備は輸出木材梱包のタイプと大型設備を採用し、鉄骨フレームは大型貨物輸送を輸送します。
4) すべての機器は防水および防雨型です。





会社概要



淄博恒鼎ファン有限公司は、中国山東省淄博市周村区北角鎮工業団地にあります。 会社の敷地面積は 12,{1}} 平方メートル、建設面積は 8,000 平方メートルです。 同社の総資産は2,700万人民元で、従業員は186名、エンジニアと技術者は46名います。 ISO9001品質管理システム認証を取得しており、西安交通大学、天津南開大学などの多くの大学と長期的な技術協力関係を維持しています。 現在、一流の試験生産設備、高品質で優れた生産金型、強力な科学研究開発力、厳格な品質管理システムを備え、徐々に完成された開発を備えた現代的な換気装置製造企業に発展しました。 同社は 15 年の生産経験があり、年間 5,000 セットの人工呼吸器を生産しています






私たちの利点



厳格な品質基準、精密機械加工、その他のスペアパーツと設計により製品の安定性を維持し、製品の部品サプライヤーを厳密に選択し、お客様に新しい体験を楽しんでいただくための完璧なアフターサービス体制を整えています。

当社は、中国科学院の最新の研究結果であるC4-II三元流翼ツイストブレードを導入しており、高い空力効率を実現しています。
ベンチレーターの羽根車のブレードの表面には、先進的な超耐性 (CN) 金属材料がスプレーされ、ブレードの表面に耐摩耗性、耐腐食性の保護層を形成します。 刃表面の耐摩耗性は通常の炭素鋼材に比べて10～50倍高く、刃の寿命が大幅に長くなります。



品質保証措置:

当社は長期的な生産管理において、標準化された一連の工程管理手段と管理ポイントを形成しており、全方位的に高品質な製品をユーザーに提供できます。 当社は評判も良く、ユーザーから絶対的に信頼できる企業です。

当社は、国際標準化機構から IS09001 認証を取得しています (詳細については、企業認定資料を参照してください)。 製品製造の作業工程や管理ポイントを厳格に標準化します



アフターサービス



購入者の機器が設置される場合、当社は現場での設置指導、人材トレーニング、試運転の試運転を責任を持って行います。別途購入したファンアクセサリは、電話接続の指導やデバッグに使用できます。

当社は、供給された人工呼吸器の構造安全性、空力性能、運転音、外観、品質が関係部門に検査され、受け入れられることを保証します。

供給された人工呼吸器の品質保証期間は、特別な規定を除き、人工呼吸器の最終受入日から 18 か月です。



よくある質問



Q. お問い合わせの際はどのような情報を提供すればよいですか？

A: ファン名/型式、KW、風圧、風量、風量、温度

Q. 保証は何ですか?
A. 当社の保証はファンを受け取ってから 18 か月です。 保証期間中、破損した部品は無償で交換いたします。 保証期間外でも、タイムリーで高品質の技術サービスを提供し、スペアパーツの価格を確実に譲歩します。
安全で高品質な設備の継続的な稼働を実現します。

Q. 工場では製品の品​​質をどのように管理していますか?
A. 弊社には品質検査部門がございます。 品質をテストするために、出荷の 3 時間以上前にすべてのファンが稼働しています。 品質に問題がある場合は、新しいものを生産します。

Q. 支払い条件は何ですか?
A. 前払いとして TT 40 パーセント、出荷前の検査後の TT 60 パーセント。
B. STGHT における 100% 取消不能 L/C。

Q. どのような製品を生産していますか?
A. 遠心ファン、トンネルファン、軸流ファン、ジェットファン、鉱山ファン、排気ファン、防食ブロワー、高圧ブロワー、防爆ファン、ファンアクセサリなど、詳細についてはお問い合わせください。

Q. 工場はどこにありますか？ あなたの工場を訪問できますか?
A. 淄博恒鼎ファン有限公司は、中国山東省淄博市周村区北角鎮工業団地にあります。

Q. 注文してから発送までどれくらいかかりますか？
A. 10-15 日以内であれば、お急ぎの場合はご相談させていただきます。

Q. 製品はカスタマイズ可能ですか?
A. 各種カスタマイズ可能です。
